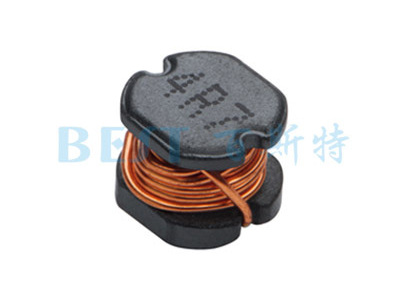

CD54貼片電感

CD54貼片電感為一款表面貼裝小型功率電感，其電感體積小、薄型、高飽和電流、高能量存儲和低電阻等特性;出色的焊接性和耐環境性，可適用于回流焊工藝;符合無鉛環保ROHS產品。CD54貼片電感一般主要應用于電腦顯示板卡、筆記本、dc轉換器、電視機、電子儀器等領域上。

2018-11-27 10:00:33

咨詢服務熱線：

產品詳情

CD32貼片功率電感封裝尺寸圖

型號	?電感值(μH)?	DCR (Max)直流電阻(Ω)	IDC (Max)額定電流(A)?	?測試頻率(kHz)
CD54-1.0uH/M	1.0	0.013	4.60	100
CD54-1.2uH/M	1.2	0.015	4.50	100
CD54-1.5uH/M	1.5	0.020	4.00	100
CD54-2.2uH/M	2.2	0.026	3.50	100
CD54-3.3uH/M	3.3	0.035	3.00	100
CD54-4.7uH/M	4.7	0.045	2.80	100
CD54-5.6uH/M	5.6	0.050	2.70	100
CD54-6.8uH/M	6.8	0.060	2.50	100
CD54-8.2uH/M	8.2	0.070	2.20	100
CD54-10uH/M	10	0.080	2.00	100
CD54-15uH/M	15	0.120	1.80	100
CD54-22uH/M	22	0.150	1.20	100
CD54-27uH/M	27	0.160	1.10	100
CD54-33uH/M	33	0.200	1.00	100
CD54-39uH/M	39	0.260	0.90	100
CD54-47uH/M	47	0.340	0.85	100
CD54-56uH/M	56	0.380	0.80	100
CD54-68uH/M	68	0.440	0.60	100
CD54-82uH/M	82	0.500	0.60	100
CD54-100uH/M	100	0.660	0.50	100
CD54-120uH/M	120	0.850	0.45	100
CD54-220uH/M	220	1.500	0.25	100
CD54-270uH/M	270	1.800	0.23	100
CD54-330uH/M	330	2.500	0.30	100
CD54-470uH/M	470	3.400	0.30	100
CD54-1.0mH/M	1000	5.440	0.12	100
?	?	?	?	?
Remark:? ●? M Tolerance: N:±30% , M:±20% , ? ?K:±10%			?	?
?????????????? ●? Inductance Tested at ? ?100kHz,0.25Vrms (20℃)			?	?
?????????????? ●? IDC: DC current at ? ?which the inductance drops approximate 20% from its value without current
?????????????? ●? Operating? Temperature : -25℃ ~ +105℃			?	?
?????????????? ●? Measure Equipment:		?	?	?
??????????????????? INDUCTANCE : Agilent ? ?HP-4284A , HP-4285A			?	?
??????????????????? IDC : Agilent ? ?HP-4284A+HP-42841A		?	?	?
??????????????????? DCR : CHEN HWA 502A		?	?	?
