一般我們拿到功率電感會發現基體上會標識一些奇怪的符號數字，實則這些的數值是一些參數的標識，如果對于一些不懂技術的人員，由此會對這些的符號數字或者字母搞混不清楚。而目前成品功率電感一般常見數字符號標志法、直接標志法、數碼標志法和顏色標志法(簡稱“色標法”)4種。標志內容主要是電感量和允許偏差，有的還標出型號和額定電流等。那么大家對于這些功率電感參數標識方法是否有所了解呢?不知道的話，接著下面詳細為你們分享講講功率電感參數標識方法等內容。

功率電感參數標識方法：

1.數字符號標志法

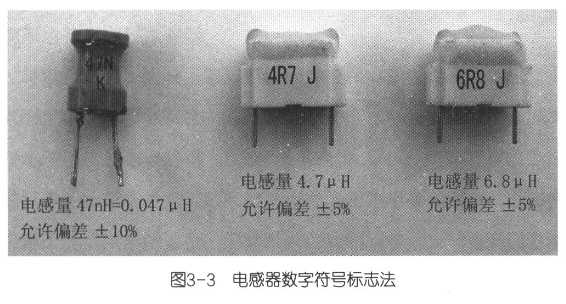

這種方法是將功率電感器的標稱值和允許偏差值用數字和文字符號按一定的規律組合標志在電感器上。采用這種標志方法的通常是一些小功率電感器，其單位通常為nH(1μH=1000nH)或μH，分別用字母“N”或“R”表示。在遇有小數點時，還用該字母代表小數點。例如：在圖3-3所示的實例中，47N表示電感量為47nH=0.047μH; 4R7則代表電感量為4.7μH; 6R8表示電感量為6.8μH。采用這種標志法的電感器通常還后綴一個英文字母表示允許偏差，各字母代表的允許偏差與直接標志法相同。

2.直接標志法

直接標志法是將標稱電感量直接用數字和文字符號印在電感器的外殼上，后面用一個英文字母表示其允許偏差(誤差)，如圖3-2所示。各字母所代表的允許偏差見表3。例如，100μ_H K表示標稱電感量為100μH，允許偏差為±10%; 2.5mH J表示標稱電感量為2.5mH，允許偏差為±5%; 150μH M表示標稱電感量為150μH，允許偏差為±20%。需要說明的是，一些國產電感器的允許偏差不采用英文字母表示，而是采用“I、¨、Ⅲ”3個等級來表示，其中：I級為±5%、¨級為±10%、Ⅲ級為±20%。這與一些國產電阻器、電容器的表示方法是完全一致的。

電感器直接標志法圖3-2中，功率電感器所標字母代表的允許偏差值

英文字母 允許偏差(%) 英文字母 允許偏差(%)

Y ±0.001 D ±0.5

× ±0.002 F ±1

E ±0.005 G ±2

L ±0.01 J ±5

P ±0.02 K ±10

W ±0.05 M ±20

B ±0.1 N ±30

C ±0.25

3.顏色標志法

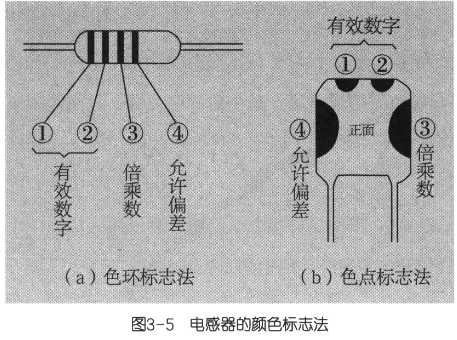

圖3-5 (a)所示：4色環表示電感量和允許偏差，其電感量單位為LLH。第1、2環表示兩位有效數字，第3環表示倍乘數，第4環表示允許偏差。需要注意的是，緊靠電感體1端的色環為第1環，露著電感體本色較多的另1端為末環。這種色環標志法與色環電阻器標志法相似，各色環顏色的含義與色環電阻器相同，這里不再詳細介紹。另外，還有在電感器外殼上通過色點標志電感量數值和允許誤差的。

圖3—5(b)：某電感器的色環(色點)顏色順序是“棕、黑、金、金”，那么它的電感量為1μH，允許偏差為5%。顏色標志法常用于小型固定高頻電感線圈，因采用色標法，常把這種電感器叫做色碼電感器。這種方法也在電阻器和電容器中采用，區別在于器身的底色：碳膜電阻器底色為米黃色，金屬膜電阻器為天藍色，電容器為粉紅色，電感器為草綠色。

4.數碼標志法

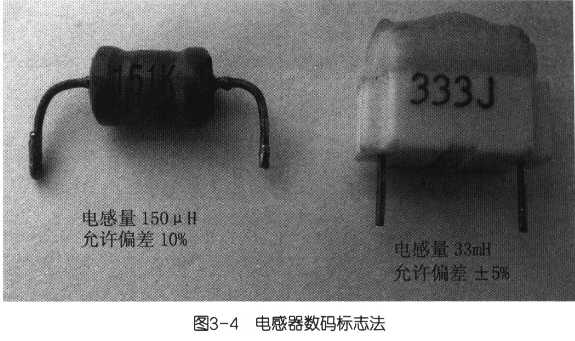

圖3-4中用3位數字來表示電感器的標稱電感量，如圖3-4所示。在3位數字中，從左至右的第1、第2位為有效數字，第3位數字表示有效數字后面所加“O”的個數。數碼標示法的電感量單位為μH。電感量單位后面用一個英文字母表示其允許偏差，各字母代表的允許偏差見附表，例如，標示為“151K”的電感量為15×10=150μH，允許偏差為±10%;標示為“333J”的電感量為33×103=33000 11H=33 mH，允許偏差為±5%。需要注意的是，要將這種標志法與傳統的直接標志法區別開來.如標示為“470K”的電感量為47μH，而不是470IμH。

其次關鍵在功率電感參數標識方法中，其目前 國產LG型小型固定電感器用色碼表示電感量，并用字母來表示它的額定工作電流：A表示50mA，B表示150mA，C表示300mA，D表示700mA，E表示1600mA( 1.6A)。額定電流是指電感器在正常工作時，所允許通過的安全電流。如果功率電感器的實際工作電流必須小于額定電流，否則電感線圈將會嚴重發熱，甚至燒毀。那么上述相關的功率電感參數標識方法等知識大致都是講的比較全面了，如果還有什么不懂的疑問，歡迎可以隨時來咨詢我們亨特電感的客服人員。
