關于什么是貼片電感儲能原理呢?實則電感器本身就是一個儲能元件，以磁場方式儲能，其中儲存的電能與自身的電感和流過它本身的電流的平方成正比：E = L*I*I/2。由于貼片電感在常溫下具有電阻，電阻要消耗能量，所以很多儲能技術采用超導體來實現。所以電流按原值在電感的短接回路中長期流動，電感這種狀態就是儲能狀態。接著帶大家深入了解下對于貼片電感儲能原理詳解。

貼片電感儲能原理詳解：

關于什么是貼片電感儲能原理呢?實則電感器本身就是一個儲能元件，以磁場方式儲能。其儲存的電能與自身的電感和流過它本身的電流的平方成正比：E = L*I*I/2。由于電感在常溫下具有電阻，電阻要消耗能量，所以很多儲能技術采用超導體來實現。所以電流按原值在電感的短接回路中長期流動，電感這種狀態就是儲能狀態。

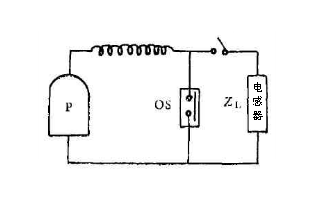

貼片電感儲能原理圖：

例如上述設置的一個貼片電感儲能脈沖電源裝置，其包含儲能電感器L、給L充電的初級電源P和斷路開關OS組成，一般測試前可在貼片電感負載ZL和L間串接閉合開關cs，其次當L被充電斷開os時，能產生一個較高的感應電壓L(di/dt)。在這種裝置中電感器可能儲能高達10~100MJ的能力，后置再借助os可把能量脈沖壓縮到充電時間的1/5—1/10或更小，能把脈沖功率放大到10^14—10^15W。

貼片電感磁場儲能變化情況：

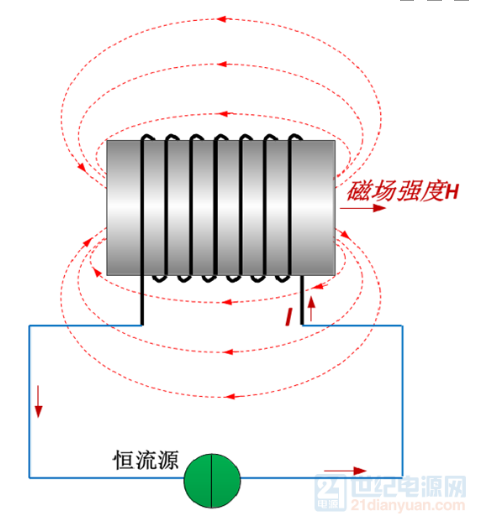

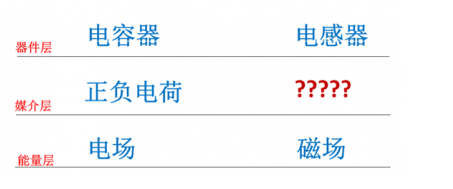

當我們對纏線在貼片電感磁芯體的線圈施加電流時，線圈將會產生一定的磁場強度 H(也稱為磁化場)磁場儲能強度與電流的大小成正比關系。

注意：電路中這里對電感線圈施加的是恒流源，而不是電壓源。這個磁化場 H 將對磁芯中的每一個磁疇施加一個磁力矩，使這些磁疇在宏觀上轉向磁 場方向排列起來，這樣磁芯整體會對外顯磁性。

在這個過程中可以認為：磁疇在磁化場的作用下做功，也就是將磁場能轉化為磁力矩保存起來，而表現的形式就是磁場強度。

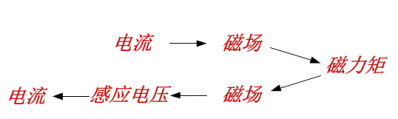

電感器的能量轉換圖：

在外部磁場撤消的瞬間，磁芯本身對外是有磁場的，但很快磁疇因本身的方向恢復而釋放磁力矩，在這個過程中，磁芯對外的磁場將從大到小變化，如果磁芯周圍有線圈的話，就會由于磁通量變化而在線圈中產生感應電動勢(線圈切割磁力線)如果線圈有閉合回路的話，就會產生回路電流。

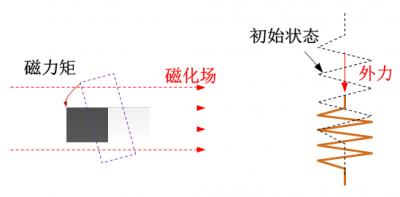

這種電感器的磁力矩與彈簧的彈力是相似，當彈簧因外力被壓迫后(相當于磁芯被磁化)，彈簧的彈性勢能增加(相當于磁芯 的磁力矩增加，也就是磁芯儲能增加。當壓迫彈簧的外力撤消后，彈性勢能轉換為動能對外做功，同樣的道理，電感磁力矩在變化的過程中產生變化的磁場，也可以對處于磁場中的導線或線圈做功。

通過解說的貼片電感儲能原理等內容了解后，一般常規的貼片電感器的磁芯的體積越大，則內部的磁疇越多，則相同類型的磁芯材料能夠存儲的能量越多，這就解釋了為什么功率越大的電感器則需要體積更大的磁芯。那么如果對于貼片電感儲能原理還有什么不明白的疑問，建議可以來咨詢我們亨特電感的工作人員詢問。
