常規我們一般在貼片電感的購買上都會發現在標簽上有許多的一些字母以及數字組合等標識，那么大家是否知道這些字母數字是什么意思呢?其各數值的不同，后置則對于電感的性能特性也是有所不同的。例如TYPE CD32-4R7 M-A，其TYPE是表示產品的系列代碼，CD32則是標識規格型號，4R7是表示電感量等等。想必非專業技術人員，各位也是對于這些貼片電感命名規則不了解的了，那接著下面給大伙詳細說說關于常規的貼片電感命名規則等說明。

貼片電感命名規則解析：

1.電感量的參數：感量為47nH=0.047μH ,N代表0.0(nH),即 N=0.0(nH)，R代表0.0(μH)即N=0.0(μH)。如果為純數字沒有字母后綴，則默認單位為μH ，其中前兩位為有效數字，后一位為有效數字后門零的個數。

其他例子：R10=0.10μH ;1RO=1.0μH ;151=150μH。

2.誤差精度標識：關于電感的性能參數當中的精度規格上，其數字K表示誤差精度為±10% ;其他精度規格分別表示為：D——005級——±0.5%;F——01級——±1%;G——02級——±2%;J——I級——±5%;K——II級——±10%;L——±15%; M——III級——±20%。

3.包裝形式：電感一般的數字如果是T代表卷帶盤裝，其他包裝形式：B表示散裝。

關于不同類型的電感命名規格說明：

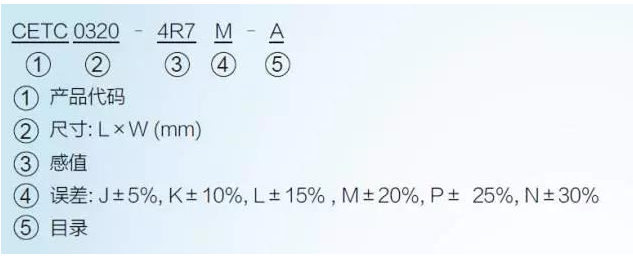

1.貼片電感命名規則：

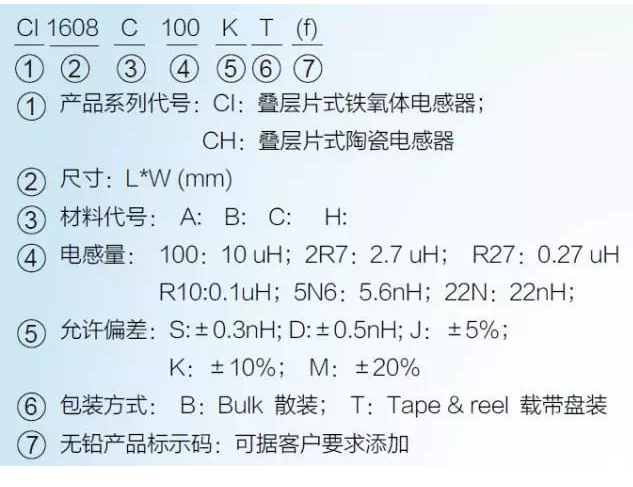

2.疊層電感命名規則:

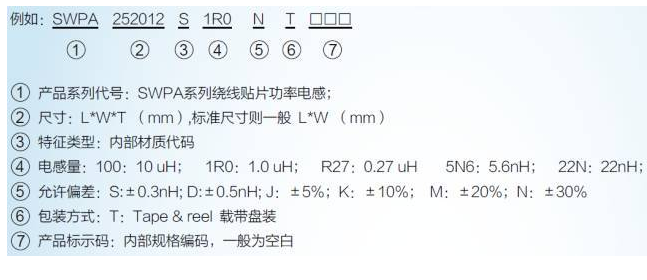

3.繞線電感命名規則：

總的來說，后置每個規格不同的，后置貼片電感命名規格的性能數值都是有所不一樣的，所以如果大家在還不具備了解關于貼片電感命名規格等產品信息，因為一般建議不要隨便亂去挑選電感，以避免會容易會造成產品的選型錯誤情況。那有關時間的關系，上述幾款常規不同的貼片電感命名規格等知識大致就講到這里，如果還有哪些不明白的地方，可直線在線來咨詢請教我們的亨特電感客服人員，稍后可一對一為你們做專業相關的知識解說。
