返回貼片電感串聯后電感怎么算？電感并聯呢？

貼片電感串聯和并聯的情況在電路中偶爾會出現。現在我們分別來討論電感串聯和電感并時，總電感量（等效電感量）怎么算？

一、電感串聯時總電感量的計算

電感串聯時總電感呈增加狀態，為串聯電路中所有電感量的總和。規律與電阻串聯時等效電阻的計算相似。

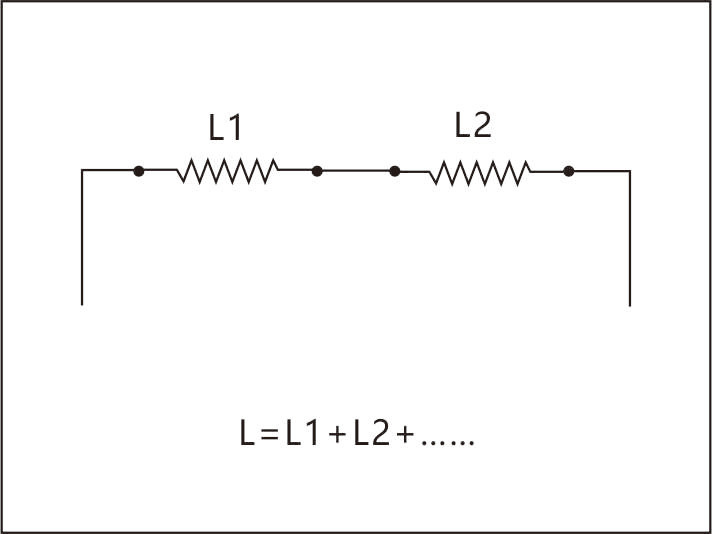

串聯時總電感量計算公式：

L = L1+L2+L3+L4……

一、電感并聯時總電感量的計算

同樣，電感并聯與電阻串聯時的計算公式也是相似的，電感并聯時，總電感量減少。其變化規律用公式可以表示為

1/L并=1/L1+1/L2+1/L3+1/L4+……

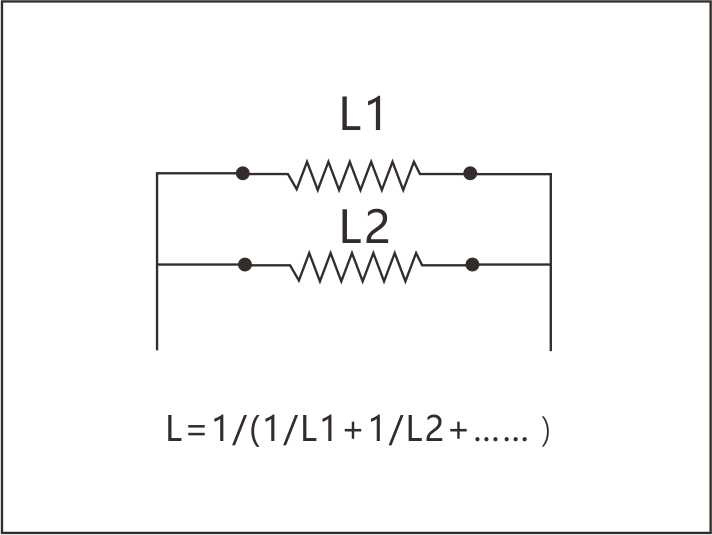

所以，電感并聯計算公式

L并 = 1/(1/L1+1/L2+1/L3+1/L4+……)

三、貼片電感串聯插件電感能否串聯，怎么計算電感量？

不同類別的電感量，在滿足電路工作環境的情況下，都是可以串聯和并聯在一起的。

也就是說串聯時總電感量只是串聯電感的電感量有關系，與串聯電感的類別，封裝形式，規格尺寸是沒有關系的。

四、電路中存在電感串聯，也存在電感并聯，如何計算總電感量？

計算的基本原理是一樣的，可以按照電感串聯并聯的先后順序，先依次算出支路的等效電感量，再計算總電感量。
